剪枝简介

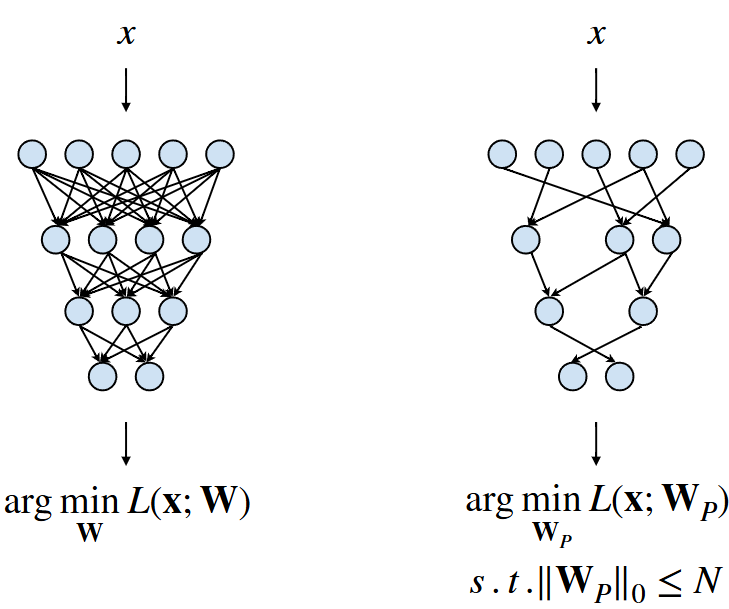

image-20250409210438229 $$ arg_{W}minL(x;W) $$ (1)式表示，给定输入x，使损失函数L最小的W。 $$ s .t.||W_{P}||_{0}\leq N $$ (2)式表示，在满足:$W_{P}$的非零元素少于目标的非零元素数量，也就是说，我们设定一个最小剪枝力度。在此基础上调整网络，是损失函数L最小。

image-20250409212940742

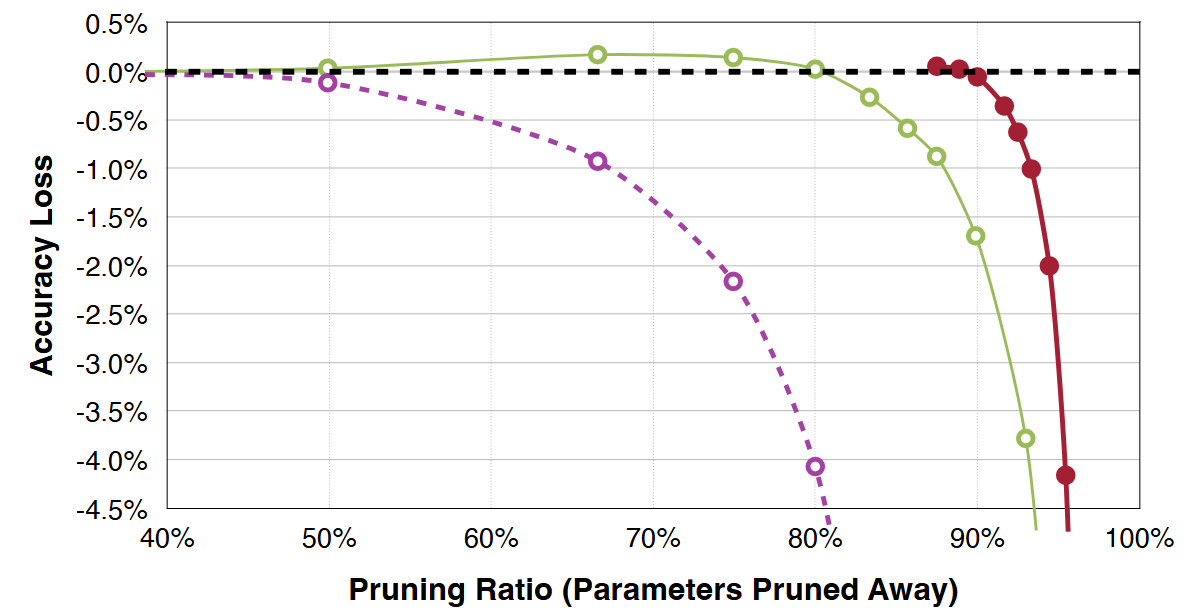

紫色对应纯剪枝，绿色对应剪枝+微调，红色对应剪枝+微调不断迭代。

剪枝粒度的抉择

image-20250409213721759

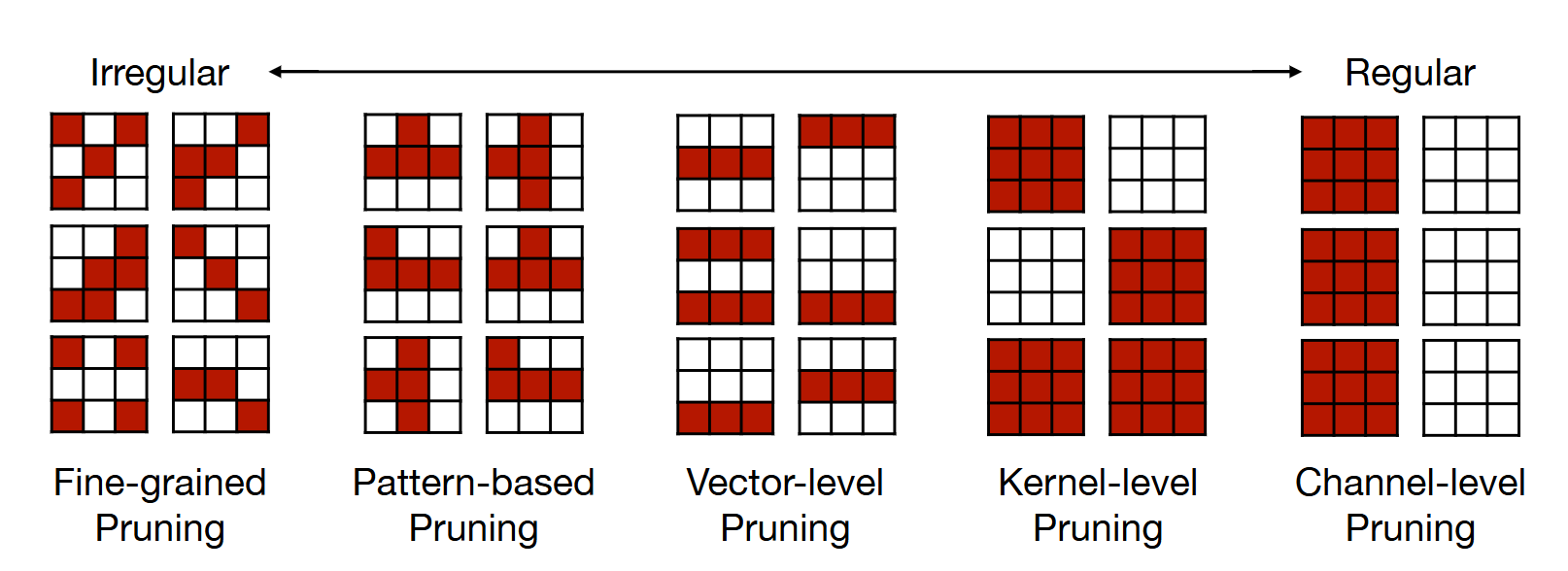

最左边的细粒度剪枝，能实现最大限度的剪枝，优点是灵活，缺点是非结构化导致性能下降，除非有特定的硬件架构实现。

第二种是基于模式的剪枝，极大提高了规律性，例如在每四格数据中剪掉两格。这时你需要2bit作为元数据来索引非零元素。

这边忽略第三第四幅图。现在让我们剪掉整个通道，这时不需要特殊硬件。

image-20250409214817805

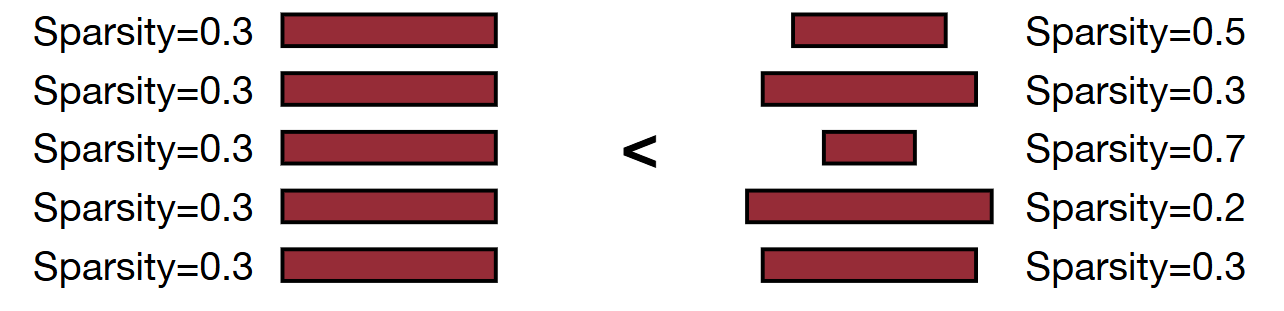

这里展示了两种剪枝方法，使用统一的稀疏度或者为每一层设定单独的稀疏度，显而易见的是后者一定更优。我们可以自动搜索每层稀疏度。

剪枝标准的抉择

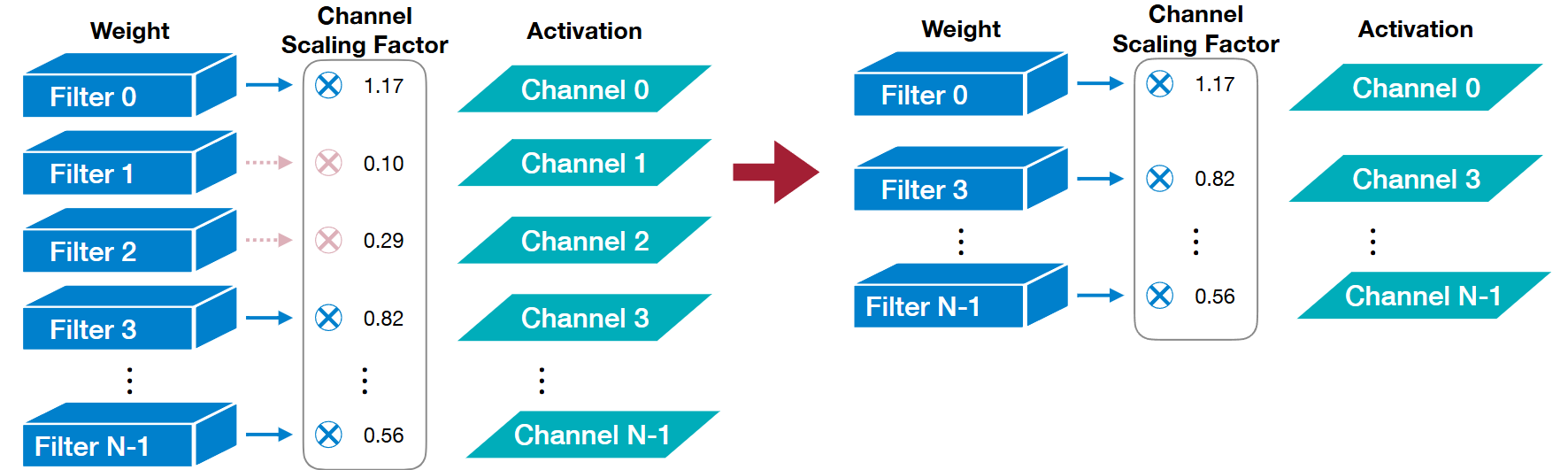

基于缩放的剪枝

从层归一化中获取缩放因子z0z_{0}，把缩放因子小的通道剪掉.

z0=γzi−μBσB2+ϵ+βz_{0}=\gamma\frac{z_{i}-\mu_{\mathcal {B}}}{\sqrt{\sigma^{2}_{\mathcal{B}}+\epsilon}}+\beta

image-20250409235303345

基于二阶的剪枝

δL=L(x;W)−L(x;WP=W−δW)=∑igiδwi+12∑ihiiδwi2+12∑i≠jhijδwiδwj+O(∣∣δW∣∣3)\delta L=L(x;W)-L(x;W_{P}=W-\delta W)=\sum_{i}g_{i}\delta w_{i}+\frac{1}{2}\sum_{i}h_{ii}\delta w_{i}^{2}+\frac{1}{2}\sum_{i\neq j}h_{ij}\delta w_{i}\delta w_{j}+O(||\delta W||^{3})

其中，

gi=∂L∂wi,hi,j=∂2L∂wi∂wjg_{i}=\frac{\partial L}{\partial w_{i}}, h_{i,j}=\frac{\partial^{2}L}{\partial w_{i}\partial w_{j}}

我们的目的是让剪枝对原神经网络的影响最小，也就是让δL\delta L最小。此时神经网络的训练已经基本完成，因此第一项为0忽略。根据《最优脑损伤》一文的研究，我们忽略最右边的三阶小量。假设删除每个参数导致的误差是独立的，因此忽略第三项。

可以得到，

δLi≈12∑ihiiδwi2\delta L_{i}\approx \frac{1}{2}\sum_{i}h_{ii}\delta w_{i}^{2}

hiih_{ii}是Hessian矩阵的对角元素。Hessian矩阵计算极为困难。

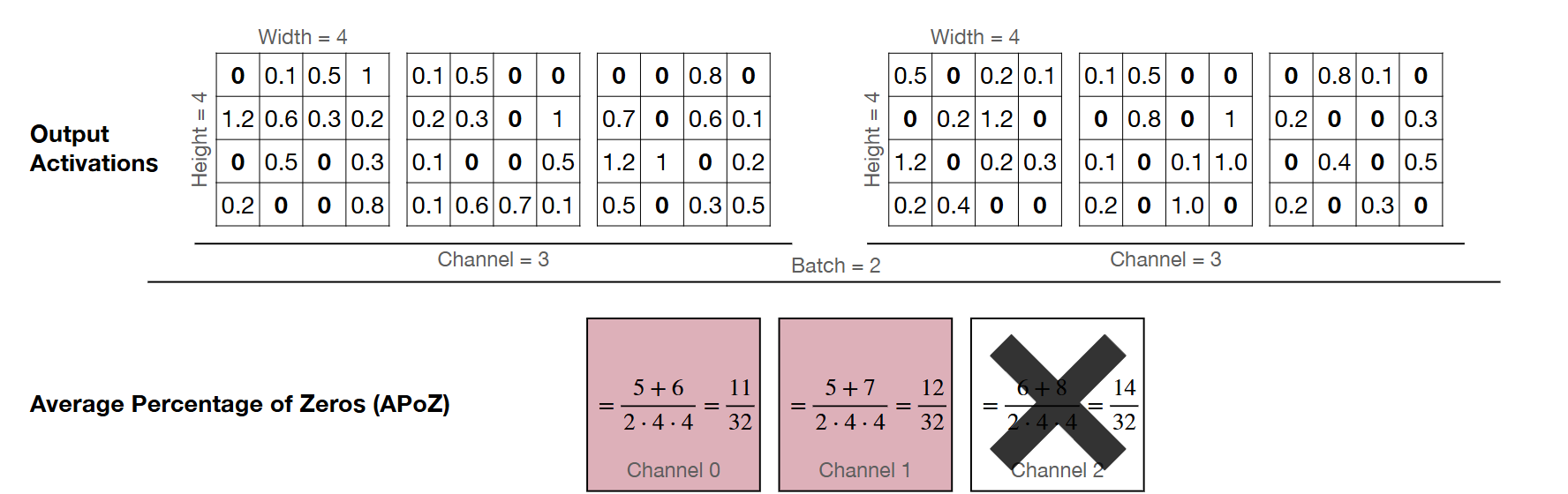

基于零元素占比的激活值剪枝

image-20250409231348831

基于回归的激活值剪枝

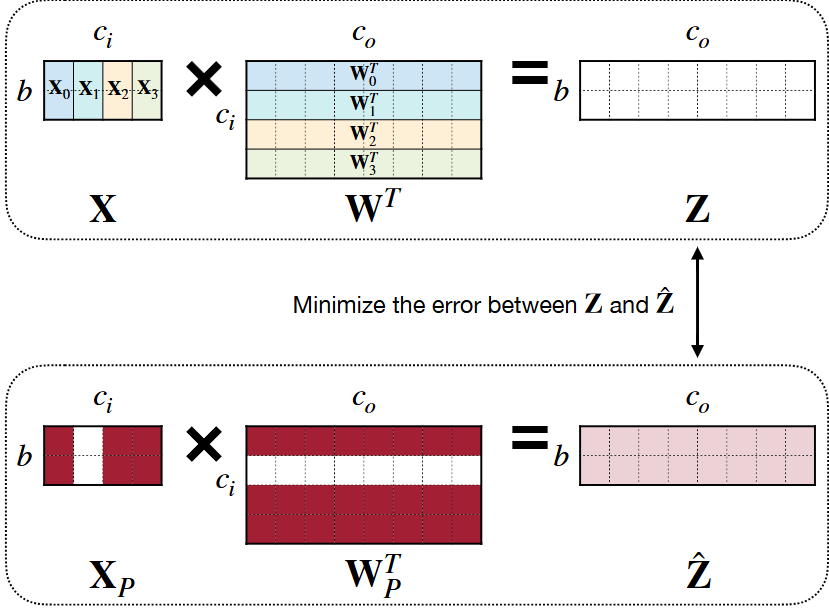

image-20250409233357288 $$ Z = X W^T = \sum_{c=0}^{c_i-1} X_c W_c^T $$ argmin⁡W,β∥Z−Z^∥F2=∥Z−∑c=0ci−1βcXcWcT∥F2arg \min_{W, \beta} \| Z - \hat{Z} \|_F^2 = \| Z - \sum_{c=0}^{c_i-1} \beta_c X_c W_c^T \|_F^2 s.t.∣∣β∥0≤Ncs.t.|| \beta \|_0 \leq N_c

这里ZZ是输出矩阵，XX是输出矩阵，WW是权重矩阵，在这里目标是最小化ZZ和Z^\hat{Z}之间的Frobenius范数误差，βc=0\beta_{c}=0表示通道cc被剪枝。

实施的策略是：

先固定WW，求解β\beta，筛选出最优通道

再固定β\beta，求解WW，最小化误差

剪枝比例的抉择

不同层对剪枝的敏感度是不同的。

AMC

MIT的一位学生开发了AMC，使用经典的强化学习DDPG算法，自动确定每层的剪枝比例。

简单来说就是用Actor网络来预测最佳的剪枝比例，然后Critic网络就会预测对应的误差来评判这个剪枝比例的好坏。

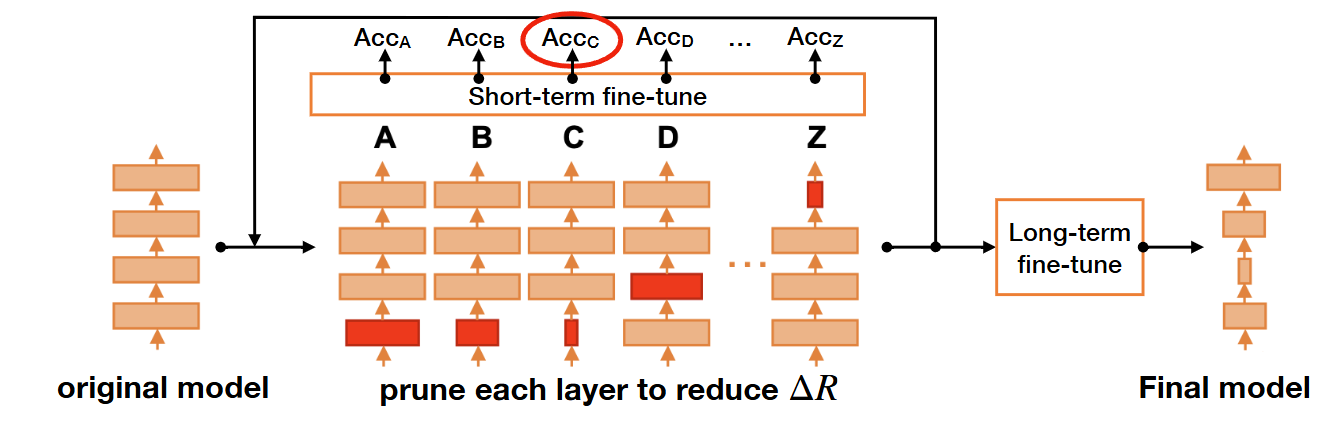

基于规则的剪枝

image-20250410135543744

假设每层的剪枝影响是独立的，我们逐层剪枝并微调，不断迭代，最终在给定的δR\delta R下找到精度损失最小的模型，再进行长期微调来加强模型。

训练/微调剪枝神经网络

一般我们采用逐步剪枝的方式，剪枝-微调循环比直接剪枝到目标剪枝比例更好。

训练/微调方面的经验：剪枝时的模型已经基本完成训练，因此我们使用较小的学习率——减小10~100倍。使用正则化有助于鼓励使用更小的参数，下面的两种方式要视情况选择。

L′=L(x;W)+λ∣W∣L'=L(x;W)+\lambda|W| L′=L(x;W)+λ∣∣W∣∣2L'=L(x;W)+\lambda||W||^{2}

稀疏矩阵的并行计算

这一部分参考了Stanford cs149。

稀疏矩阵表示

[y0y1y2⋮yn−1]=[301...0020...0004...0⋮026...8][x0x1x2⋮xn−1]\begin{bmatrix} y_{0} \\ y_{1}\\ y_{2} \\ \vdots\\ y_{n-1}\\ \end{bmatrix} = \begin{bmatrix} 3 &0 &1 &...&0\\ 0&2&0&...&0\\ 0&0&4&...&0\\ &\vdots\\ 0&2&6&...&8\\ \end{bmatrix} \begin{bmatrix} x_{0} \\ x_{1}\\ x_{2} \\ \vdots\\ x_{n-1}\\ \end{bmatrix}
values = [[3,1],[2],[4],...,[2,6,8]]
cols = [[0,2][1],[2],...]
row_starts = [0,2,3,4,...]

第一个序列很明显记录了非零元素的值，第二个序列记录了每一行 非零元素的列索引，第三个序列记录了每行的第一个非零元素在values中的位置。

稀疏矩阵乘法

QQ_1744268893577

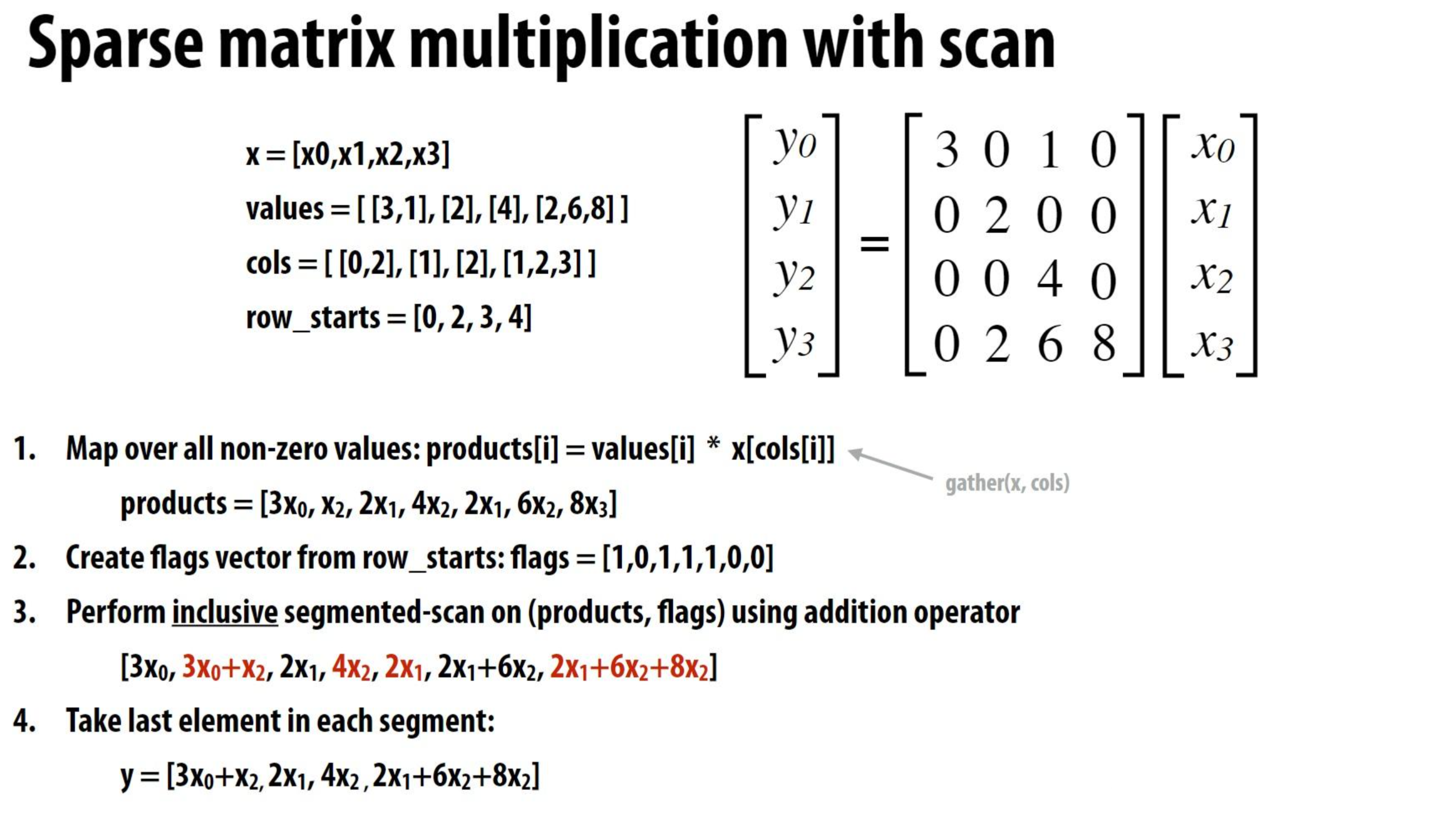

先计算左边矩阵第ii行和右边矩阵第ii列的点积，这里使用gather()只对非零元素相乘。第二步把row_starts转换成用1和0表示的位置标志。第三步使用inclusive_scan()，这个操作是计算一个数组的前缀和，即每个元素是该位置之前所有元素的和。

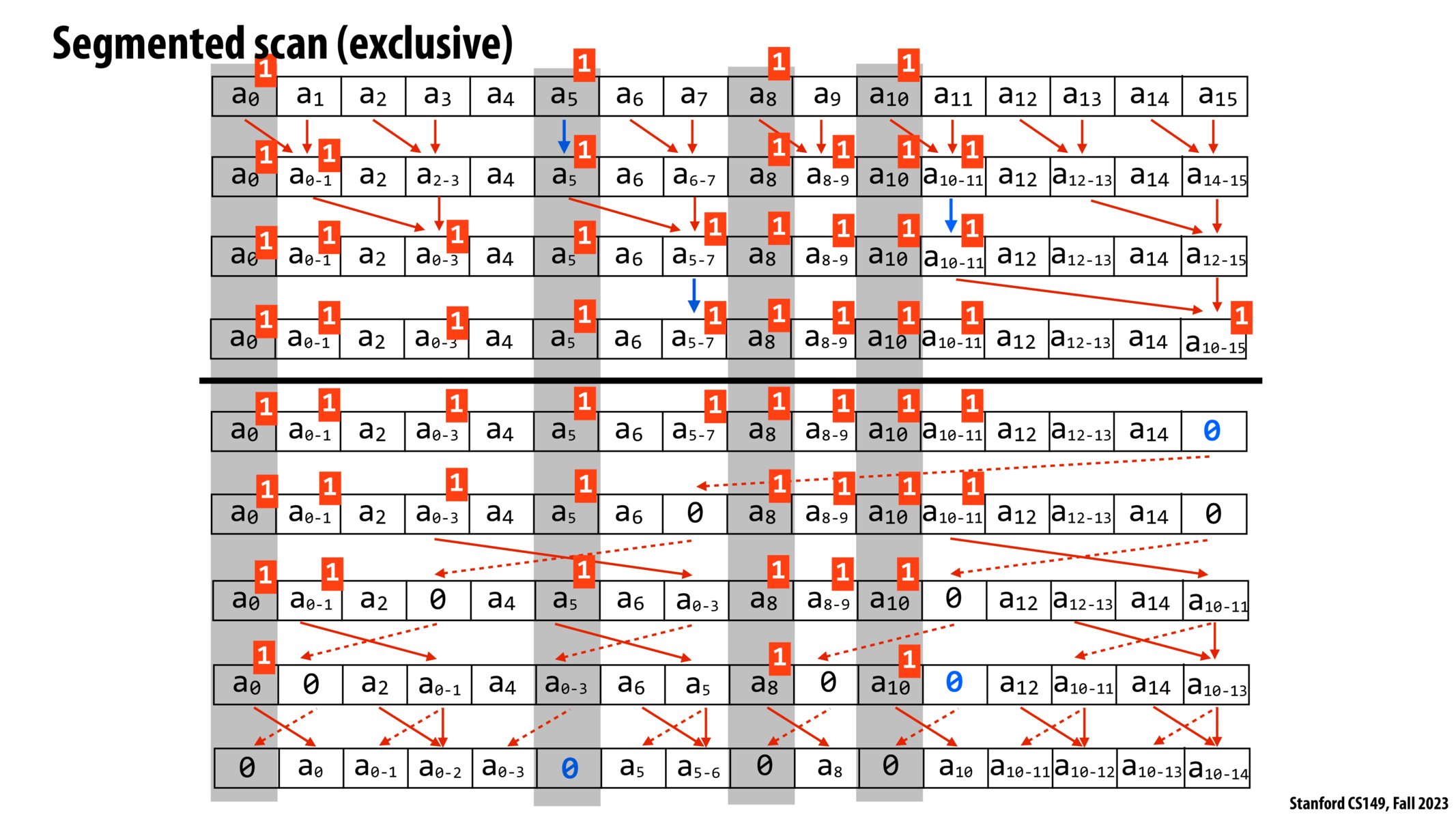

那么有个问题，数据的不规则性会导致row_starts不均匀，这使得下图所示的并行scan()算法效率降低。

slide_030

因此我们考虑以下优化办法

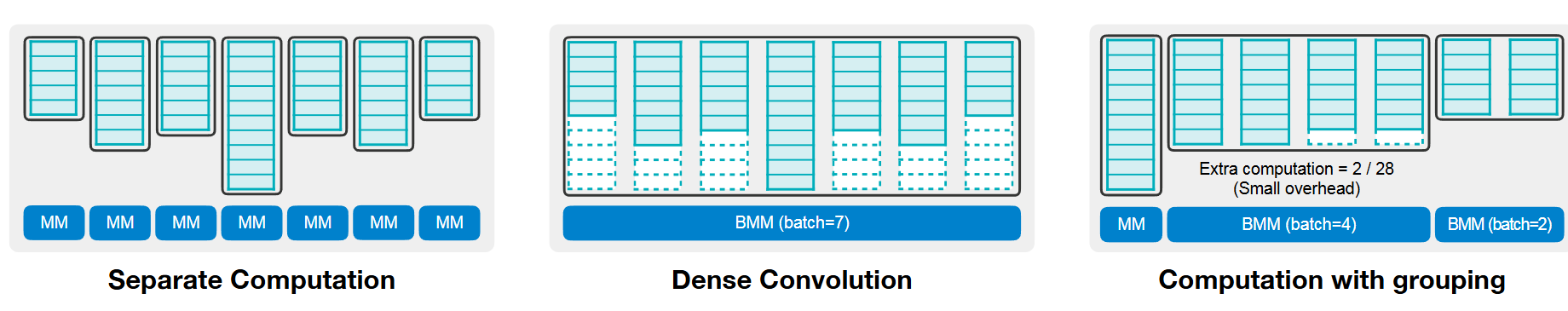

  • 分组计算

image-20250410155812004

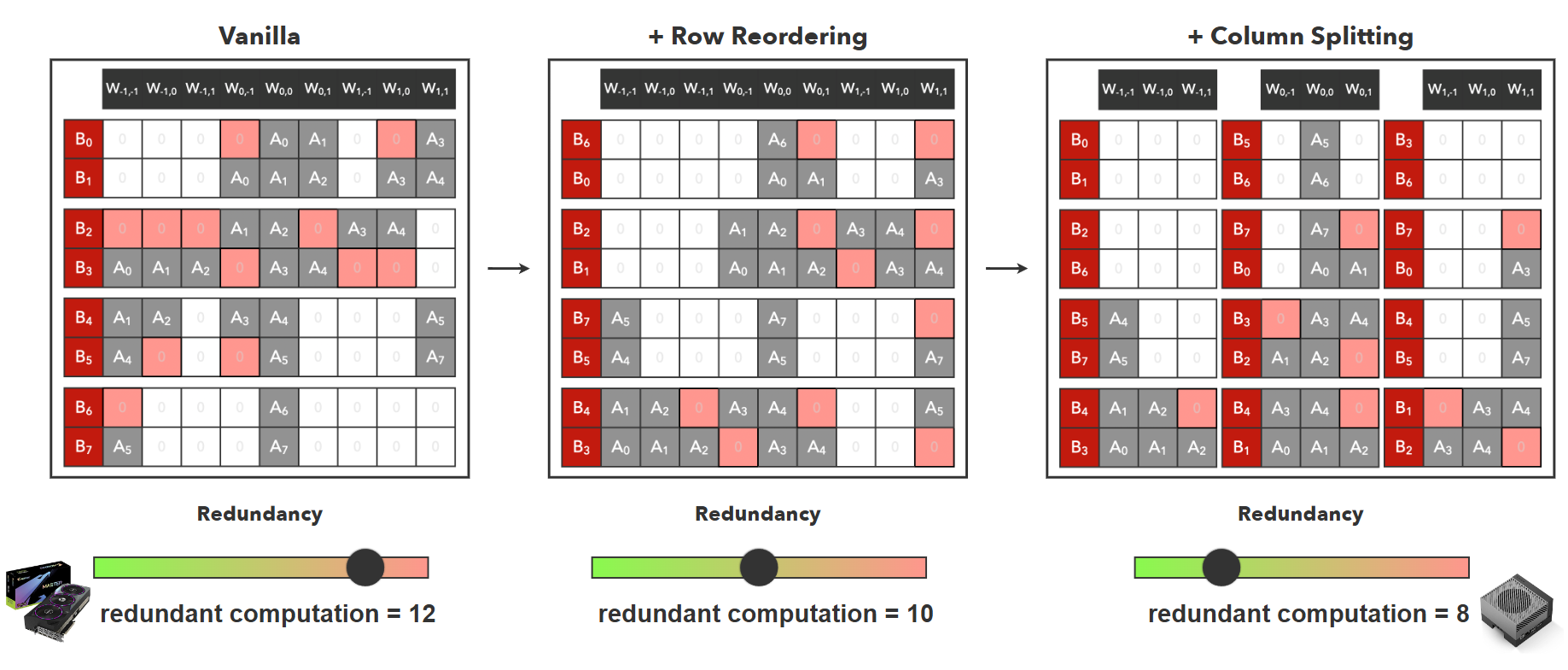

  • 行列变换

image-20250410155343145

稀疏卷积算法

QQ_1744273487201

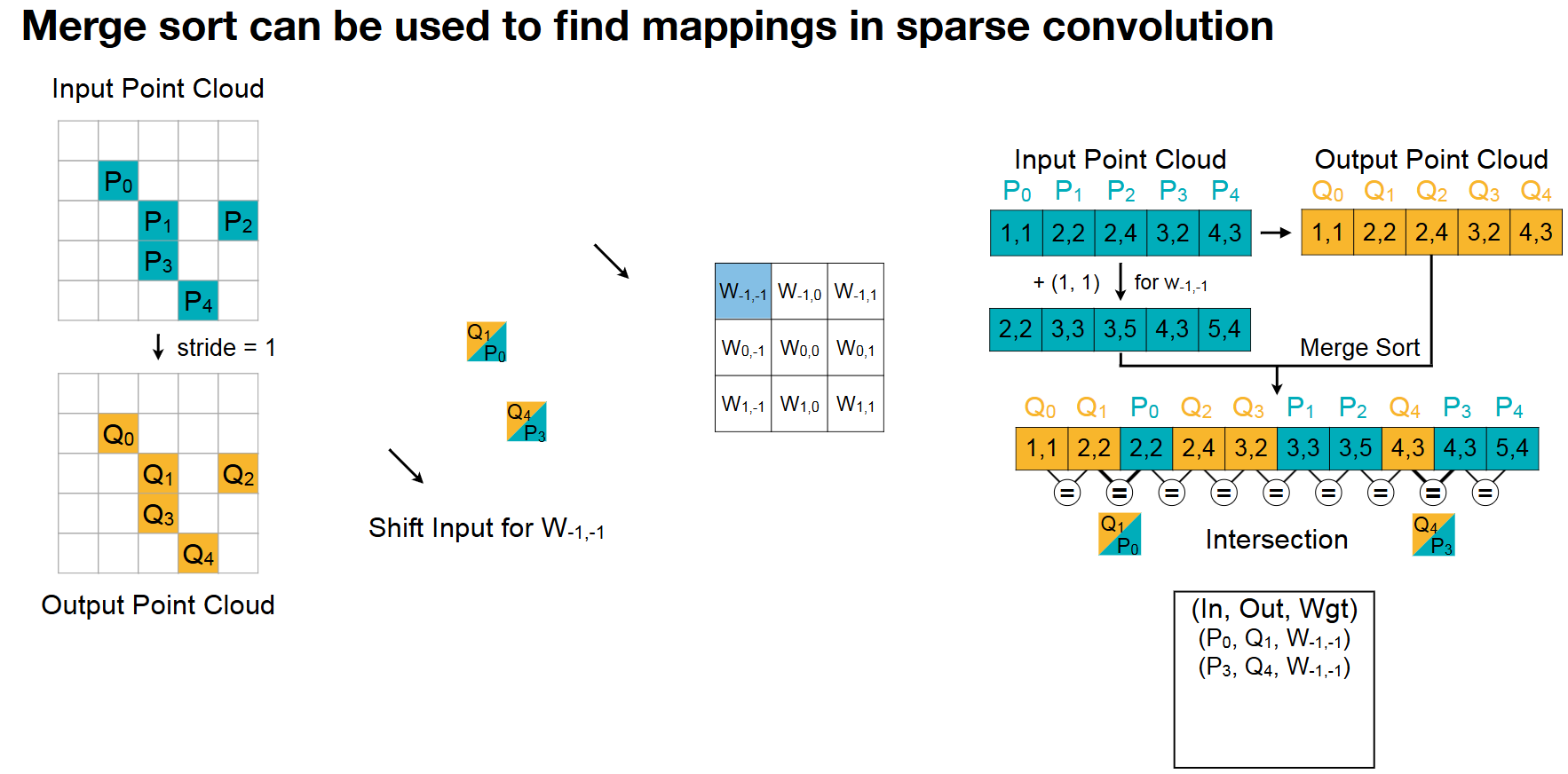

如果给定参数在卷积核的左上角，就将Input矩阵向右下方平移，这很好理解，左上角的参数最终会映射到卷积核中间所在的位置。然后进行排序，把位置相同的像素记录下来，这就是与给定参数有关的输入输出。
